产品概述/Product overview----------------------------------------------------------◆◆ |
| 本公司生产的智能双输入显示调节仪采用了自行研制开发，委托日本集成电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/D接口、RS485或RS232通讯接口，EPROM和D/A转换等电路，辅以博采众长，精心编制，反复调试的软件系统使用本仪表具有以下特点。 |
| 1.仪表硬件大幅度减少，系统的组成结构相对简单，工艺显著改善，没有飞线，没有调试电位器，所有的参数设置，仪表校准功能选择都全部通过键盘由软件完成。 |
| 2.可设定四个报警输出，报警方法可达十种以上。可任意分配给主输入或副输使用，也可分配给主输入与副输入的差值或分配给主输入与副输入的和值或分配给主输入与副输入的商值。 |
| 3.可以设置为其中一个开关量对另外三个开关量有选择的进行监控，实现带有消音时间的智能声光警功能。 |
| 4.可选加两路或三路D/A输出口，可任意分配给主输入或副输入使用，模拟量输出的零点及满度值可在显示数值区间内任意设置。可以对输出进行光电隔离，提供5V和24两个恒压源输出。 |
| 5.任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定压加以密码保护，使用其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。由用户自己设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。 |
主要性能/main performance---------------------------------------------------------◆◆ |
| 1.输入信号为双输入各种分度号的热电偶、热电阻、各种标准的线性信号，（双输入信号须相同）或热电阻（Pt100）与线性信号（订货时请注明）。 |
| 2.显示过程量过任意设置显示范围（-1999~9999、9999~-1999，小数点0~3位）或0~100%。 |
| 3.双输入过程量指示，双模拟条指示等三重显示。 |
| 4.双输入的显示量程可分别设定。 |
| 5.主输入与副输入的显示值可以进行加减除运算。 |
| 6.主输入与副输入之间可以进行比较后控制继电器动作。 |
| 7.断阻、断线、断偶后的状态输出。 |
| 8.断阻、断线、断偶后用于位式控制的继电器的状态，有保持功能。 |
| 9.智能声光报警。 |
产品选型/product selection-----------------------------------------------------------◆◆ |
| XMBA——说明设计序列77000系列双输入法仪表显示方式1单屏显示2双屏显示3单屏+单光柱4单屏+双光柱5双屏+单光柱6双屏+双光柱7三屏显示8显示为开方工加小信号切除（订货请注明）输入方式1主副输入同为热电偶(K、E、S、B、J、T、R、N)2主副输入同为执电阻(Pt100、Cu100、Cu50、BAz、BA、G)3主副输入同为电流或电压(0~10mA、4~20mA、0~20mV、0~100mV、0~500mV、0~5V、1~5V)4主输入为Pt100，副输入为电流或电压(订货注明)控制输出 及调节方式(开关 量输出)0无继电器输出11个继电器(任意分配给主输入或副输入或主副之间运算值)22个继电器(任意分配给主输入或副输入或主副之间运算值)33个继电器(任意分配给主输入或副输入或主副之间运算值)44个继电器(任意分配给主输入或副输入或主副之前运算值)附加功能0无附加功能1带有断偶、断阻、断线后状态输出外形尺寸H横式160×80开孔152×76V竖式80×160开孔76×152F方式96×96开孔92×92Q方式72×72开孔68×68变送输出A主输入或副输入可独立变送输出B(主输入±副输入)×(Lup-Ldo)C(主输入±副输入)×(Lup-Ldo)+显示位移+PFSD主输入与副输入的运算值输出E主输入与副输入均独立变送输出F特珠要求变送输出供外24V直流电源P缺省为无24V直流电源输出带24V直流电源输出(可做二线制变送器电源)通讯接口T缺省为不带通讯接口带RS485或RS232通讯接口供电电源KW缺省为220VAC开关电源85~260VAC开关电源18~36VDC或18~36VAC |
技术指标/Technical indicators---------------------------------------------------------◆◆ |
| 1.测量精度：±0.5%FS±1d±0.2%FS±1d2.报警方式：上限、下限、上下限、上回差、下回差、双回差、OK方式，绝对值方式等3.变送输出精度：±0.2%FS4.模拟输出驱动负载阻抗电流信号：0~10mA≥1.5K Ω；4~20mA≥750Ω电压信号：0~5V，1~5V输出阻抗≤1Ω5.模拟输入阻抗电流信号：≤50Ω；电压信号：≥50K Ω6.继电器接点容量：AC220V，3A（阻性负载）7.断电后设置的参数保持时间：≥20年8.绝缘强度：交流电压1500V，1分钟9.绝缘阻抗：50MΩ以上10.供电电源：AC220V，50Hz，≤6W或24V11.工作环境要求：温度0~50℃，相对湿度≤85%无腐蚀性气体，无震动场合 |
显示说明/Display description----------------------------------------------------------◆◆ |
| 1.双屏显示 |
| 上排（左排）数码管显示主输入测量信号 |
| 下排（右排）数码管显示副输入测量信号，或显示主输入与副输入之间运算值 |
| 2.双屏显示+单模拟条 |
| 上排（左排）数码管显示主输入测量信号 |
| 下排（右排）数码管显示副输入测量信号，或显示主输入与副输入之间运算值 |
| 模拟条显示输入信号过程量的%，主副通道之间的显示切换用减键实现 |
| 3.单屏显示+双模拟条 |
| 数码管显示主输入测量信号或副输入测量信号 |
| 主副通道之间的显示切换用加键实现 |
| 第一个36线模拟条以百分形式显示主输入的测量信号 |
| 第二个36线模拟条以百分形式显示副输入的测量信号 |
| 4.双屏显示+双模拟条 |
| 上排（左排）数码管显示主输入测量信号 |
| 下排（右排）数码管显示副输入测量信号或显示主输入与副输入之间运算值 |
| 左模拟条以百分比形式显示主输入的测量信号 |
| 右模拟条以百分比形式显示副输入的测量信号 |
| 5.指示灯 |
| A灯或J1灯，是SP1报警指示灯 |
| E灯或J2灯，是SP2报警指示灯 |
| B灯或J3灯，是SP3报警指示灯 |
| C灯或J4灯，是SP4报警指示灯 |

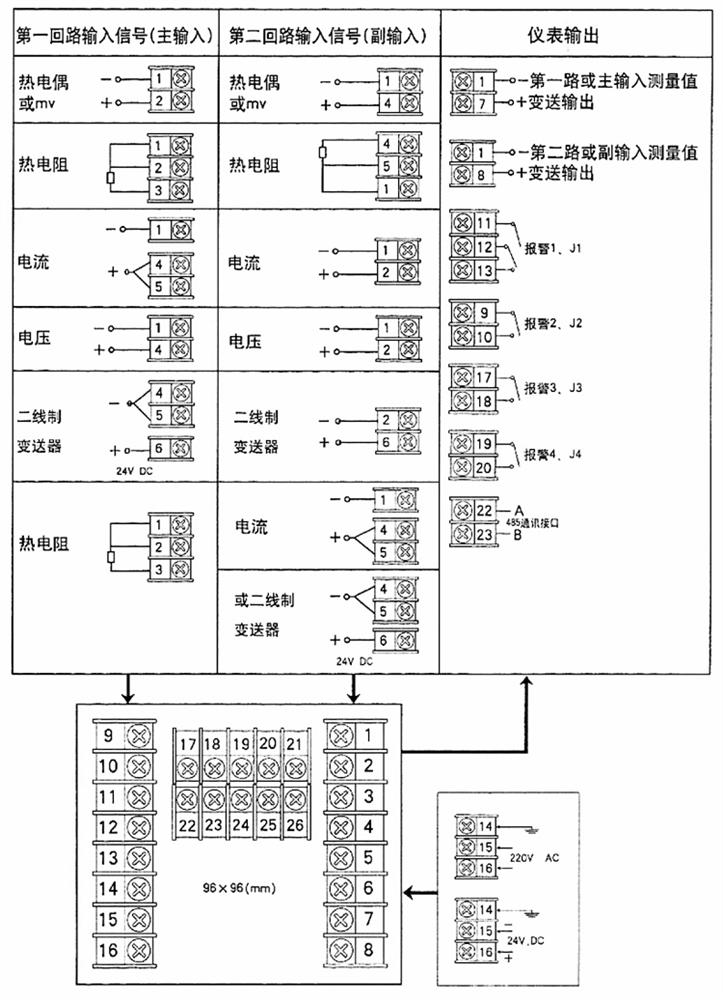

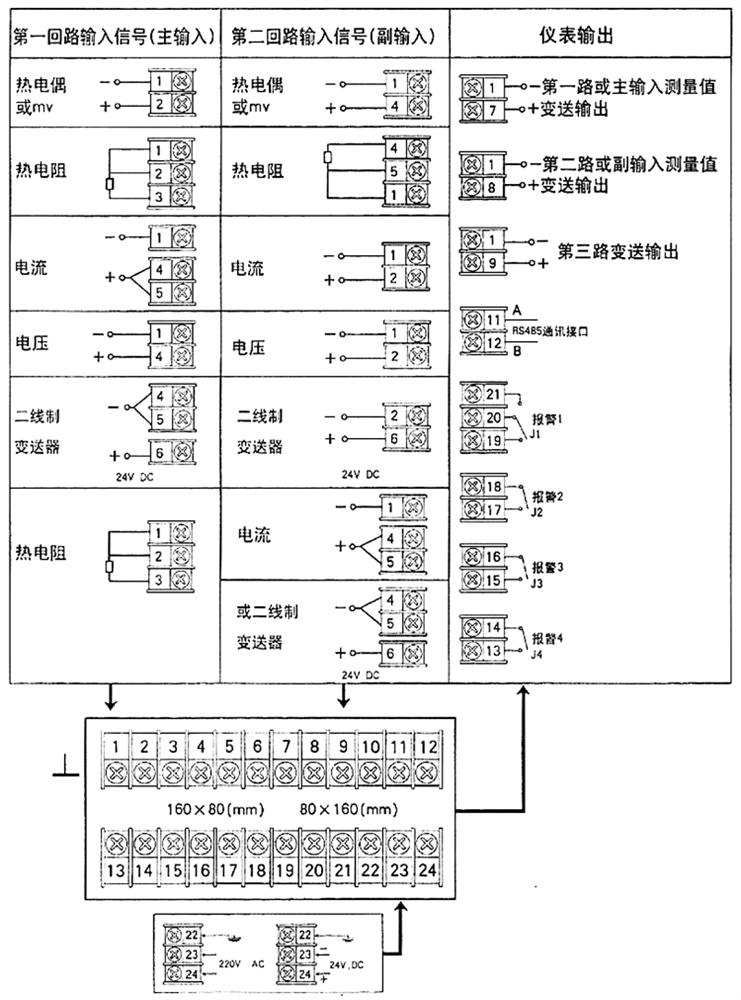

后面板及电气接线/Rear panel and electrical wiring -----------------------------------◆◆ |
| 表一 |
 |
| 表二 |
 |
仪表使用与维修/Instrument use and maintenance-------------------------------------◆◆ |
| 1.仪表应放在干燥，通风无腐蚀性气体的场合，并且环境温度与相对湿度应符合技术条件。2.根据需要，正确选择仪表型号和有关程序，以使用户免调试或直接使用。3.由于仪表功能多，根据工况需要正确设置B菜单操作程序和正确接线，如有需要建议用户派员到本公司学习。4.如属制造厂质量问题引发仪表损坏，一年内同公司免费维修。 |
