产品概述/Product overview----------------------------------------------------------◆◆ |

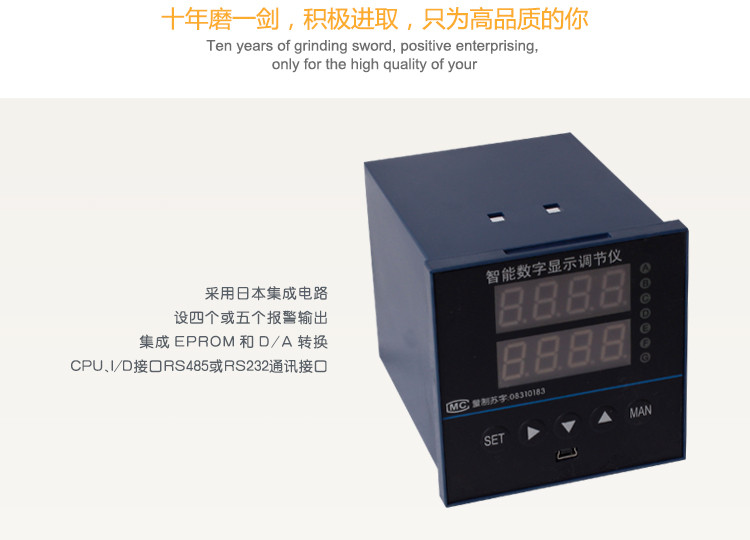

| 本公司生产的智能四回路显示调节仪是智能巡回显示调节仪的前四路信号输入的显示方式。它是本公司自行研制开发、委拖日本集成电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/D接口RS485或RS232通讯接口，EPROM和D/A转换等电路，辅以博采众长，精心编制，反复调试的转系统，使用仪表具有以下特点： 1.仪表硬件大幅度减少，系统的组成结构相对简单，工艺显著改善，没有飞线，没有电位器，所有的参数设置，仪表校准功能选择都全部通过键盘由转件完成。 2.可设定四个式五个报警输出，报警方法可达十几种以上。四只继电器可任意分配给一路至四路输入测量控制；四路输入可实现统一上、下报警；可以设置为其中一个开关量对另外三个开关量有选择的进行监控，实现带有消音时间的智能声光报警功能。 3.可选加1路或2路或3路D/A模拟输出口，可实现仪表即时模拟输出、仪表最小值模拟输出、仪表最大值模拟输出、仪表平均值模拟输出。也可设定任意1路作起始点的连续3路模拟输出。 4.线性信号输入可定义每一路的零点值、满度值及小数点位数，也可开方显示加小信号切除功能。 |
产品选型/product selection-----------------------------------------------------------◆◆ |
| XMBA——说明设计序列88000系列仪表显示方式1四屏显示2单屏+四光柱输入方式 （同一种信号）1配热电偶(E、K、S、B、J、T、R、N)2配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)3配直流电压(0~10mA、4~20mA)4 5配远传压力电阻值及线性电阻值(0~400Ω)控制输出及调节方式1只显示四路测量值，无控制2四路统一设置上限、下限报警值(公用2只继电器)3四路独立设置上限、下限报警值(公用2只继电器)4四路独立设置上限或下限报警值(各独用1只继电器)5第一第二路独立设置上限、下限报警值(各独用2只继电器)6第一路有3路报警输出，第二路有1路报警输出7第一路有4路报警输出8SP3用于监控其他报警点，并有声光报警功能外形尺寸H横式160×80开孔152×76V竖式80×160开孔76×152变送输出AAA无变送输出BBB变送输出0~10mACCC变送输出4~20mADDD变送输出0~5VEEE变送输出1~5VFFF 定时功能S缺省为无定时功能带定时功能供外24V直流电源P缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源）通讯接口T缺省为不带通讯接口带RS485或RS232通讯接口供电电源 缺省为220VACK开关电源85~260VACW开关电源18~36VDC或18~36VAC |
技术指标/Technical indicators---------------------------------------------------------◆◆ |
| 1.测量精度：±0.5%FS+1字2.调节控制精度：位式：±0.5%FS3.模拟变送输出精度：±0.5%FS、±0.2%FS4.模拟输入阻抗： 电流信号：≤50Ω； 电压信号：≥500K Ω； 热电阻外线电阻：≥10Ω； 热电偶信号：≥100K Ω5.模拟输出阻抗： 电流信号：0~10mA≥1.5K Ω； 4~20mA≥150Ω 电压信号：0~5V、1~5V输出阻抗≤1Ω6.报警方式：上限、下限、上下限、上上限、下下限、上回差、下回差、双回差、OK方式、绝对值方式等。7.继电器接点容量：AC22V 3A（阻性负载）8.继电后设置参数保持时间：≥20年9.供电电源：AC220V、50Hz、≤6W或24V10.工作环境要求：温度：0~50℃，相对温度：≤85%无腐蚀性体，无震动场合。 |
显示说明/Display description----------------------------------------------------------◆◆ |
| 1.四屏显示：PV1屏显示第一路输入信号的测量值 PV2屏显示第一路输入信号的测量值 PV3屏显示第一路输入信号的测量值 PV4屏显示第一路输入信号的测量值注：如仪表为16路巡检时： 1~4路测量值同时显示，指示灯H、D、F不亮 5~8路测量值同时显示，指示灯F灯亮、H、D灯不亮 9~12路测量值同时显示，指示灯D灯亮、H、F灯不亮 13~16路测量值同时显示，指示灯D、F灯亮，H灯不亮2.单屏+四光柱：单屏：显示屏可任意显示其中一路输入信号的测量值，按▲键来切换。 光柱1：以百分比形式显示等一路输入的测量信号； 光柱2：以百分比形式显示第二路输入的测量信号； 光柱3：以百分比形式显示第三路输入的测量信号； 光柱4：以百分比形式显示第四路输入的测量信号；注：如仪表为16路巡检时：显示屏显示1~16路输入信号的测量值； 1~4路测量值的百分比四根光柱同时显示，指示灯G、H不亮； 5~8路测量值的百分比四根光柱同时显示，指示灯H灯亮，G灯不亮； 5~12路测量值的百分比四根光柱同时显示，指示灯G灯亮，H灯不亮； 13~16路测量值的百分比四根光柱同时显示，指示灯G、H灯亮；3.指示灯 A灯或J1灯：为SP1位控指示灯。 E灯或J2灯：为SP2位控指示灯。 B打或J3灯：为SP3位控指示灯。 C灯或J4灯：为SP4位控指示灯。 G灯、H灯、D灯、F灯用于指示数显通道。 |
仪表使用与维修/Instrument use and maintenance------------------------------------◆◆ |
| 1.仪表应放在干燥、通风无腐蚀性气体的场合，并且环境温度与相对湿度应符合技术条件。2.根据需要，请您正确选择仪表型号和有关程序，以便用户免调试或直接使用。3.由于仪表功能多，根据工况需要正确设置菜单操作程序和正确接线，如有需要建议用户派员到生产厂家学习。4.如属制造方质量问题引发仪表损坏，一年内由厂方免费维修。 |
