产品详情

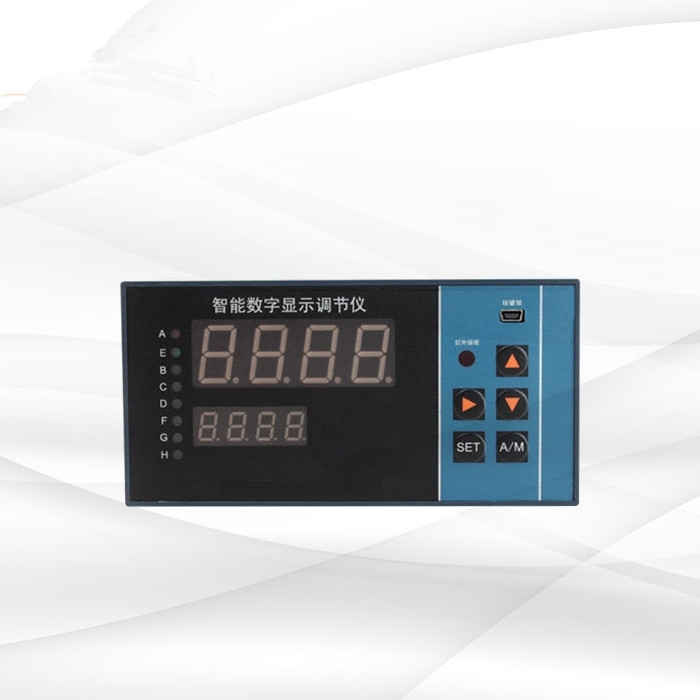

智能数字显示调节仪
智能数字显示调节仪采用了自行研发，委托国外集成电路制造商定制的专用的集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能同时还集成了CPU、I/O接口、EPROM和D/A转换等电...
   |
产品概述/Product overview----------------------------------------------------------◆◆ |

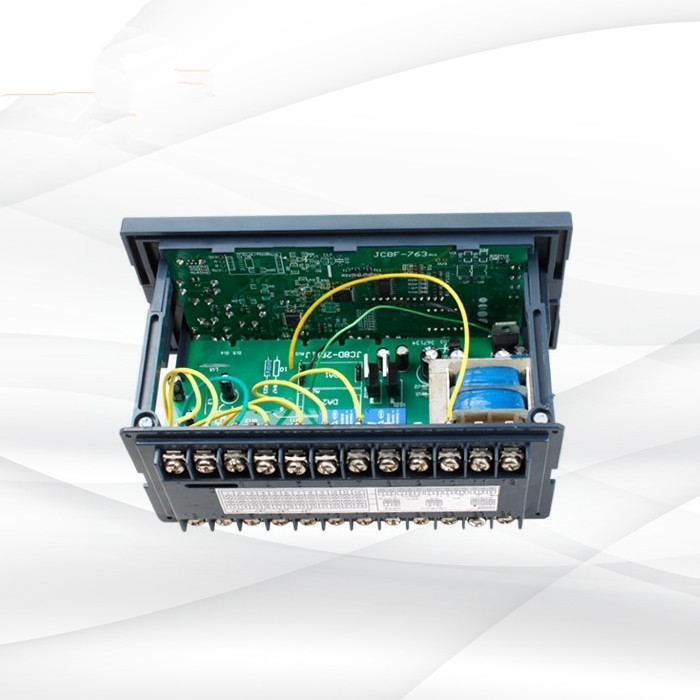

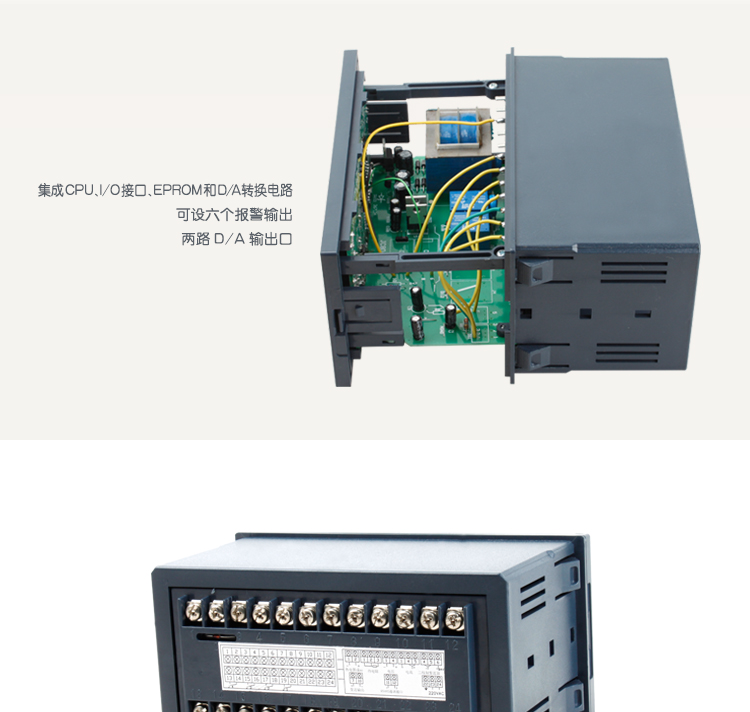

| 本公司生产的智能化数字调节仪采用了自行研制开发，委托日本集成电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O接口、EPROM和D/A转换等电路，辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特点： |
| 1.仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。 |
| 2.采用了优化设计，工艺显著改善，没有飞线，没有调整电位器，所有的校准和功能可全部通过键盘由软件完成。 |
| 3.最多可设定六个报警输出，报警方法可达十种以上，并可对报警参数进行监控。 |
| 4.可选加两路D/A输出口，可以对过程量和控制量同时进行光电隔离输出，以确保被控系统的安全可靠。提供5V和24V两个恒压源输出，可满足大多数辅助功能的要求。 |
| 5.任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。 |
| 6.线性输入或Pt100x仪表可自定义零点和满度。 |
产品选型/product selection-----------------------------------------------------------◆◆ |
| 型 谱 说 明 类型XMTA智能数字显示调节变送仪XMGA智能光柱显示调节变送仪1 1000系列数显仪表2 2000系列光柱仪表 显示方式1单屏显示2双屏显示3单屏+单光柱4单屏+双光柱5双屏+单光柱6双屏+双光柱7三屏显示8开方方式显示（小信号切除，订货请注明） 输入方式0频率信号：1～10000Hz 1配热电偶(E、K、S、B、J、T、N、R等)2配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G等)3配直流电流(0～10mA、4～20mA) 4配直流电压(0～5V、1～5V、0～20mV、0～50 mV、0～200mV) 5配用远传压力电阻值及线性电阻值(0～400Ω)6配全部输入类型 报警功能0无报警1一路报警2二路报警3三路报警 注：SP3作声光报警、关联报4四路报警 警请注明5五路报警6六路报警 附加功能0无附加功能1带有断偶、断阻、断线后状态输出 外型尺寸H横式160×80开孔152×76 V竖式80×160开孔76×152 J横式96×48或竖式 开孔92×45 F方式96×96开孔92×92 Q方式72×72开孔68×68 S方式48×48开孔45×45变送输出A无变送输出B变送输出0～10mA C变送输出4～20mA D变送输出0～5V E变送输出1～5V F特殊信号变送输出G频率输出（5～10KHz） 定时功能S缺省为无定时功能 带定时功能 供外24V直流电源P缺省为无24V直流电源输出 带24V直流电源输出(可做二线制变送器电源)通讯接口T却省为不带通讯接口 带RS485或RS232通讯接口 供电电源 K W缺省为220V.AC开关电源85～260VAC开关电源18～36VDC或18～36VAC |
技术指标/Technical indicators---------------------------------------------------------◆◆ |
| 1.测量精度： ±0.5%FS±1d ±0.2%FS±1d 2.报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、绝对值方式等。3.变送输出精度： ±0.3%FS 负载能力： 0-600Ω4.输入阻抗： 0-10mA： 500Ω、 4-20mA： 250Ω、 DC.V：≥200KΩ，热电偶及DC.mV：≥10MΩ冷端自动补偿精度0-40℃范围内±0.3℃，热电阻：三线制输入3×10Ω以内完全补偿，脉冲幅值：≥2.5V，频率范围0.01~1000Hz 5.继电器接点容量： AC220V 3A（无感负载）6.供电电源： AC220V ≤6W 7.工作环境要求：温度： 0-50℃、相对湿度：＜58%，无腐蚀性气体，无震动场合。 |
显示说明/Display explain--------------------------------------------------------------◆◆ |
| 1.单排数码显示：直接显示仪表测量值。 |
| 2.双排数码显示：上排显示测量值。下排显示设定值。在测量状态下，可通过加键将下排显示切换成测量值的百分比。 |
| 3.双排数码管+单模拟条：上排显示测量值。下排显示设定值或测量值的百分比，单模拟条指示测量值的百分比或模拟输出的百分比。 |
| 4.单排数码管+双排模拟条：数码管显示仪表测量值，按加键可显示测量值的百分比或模拟输出的百分比。左排模拟条指示测量值的百分比；右排模拟条指示设定值的百分比或模拟输出的百分比。 |
| 5.双排数码管+双排模拟条：双排数码管解释同上（显示说明2）一样，双排模拟条同上（显示说明4）一样。 |
| 6.指示灯： A灯或J1灯，是SP1报警指示灯。 |
| E灯或J2灯，是SP2报警指示灯。 B灯或J3灯，是SP3报警指示灯。 C灯或J4灯，是SP4报警指示灯。 灯或J5灯，是SP5报警指示灯。 灯或J6灯，是SP6报警指示灯。 |

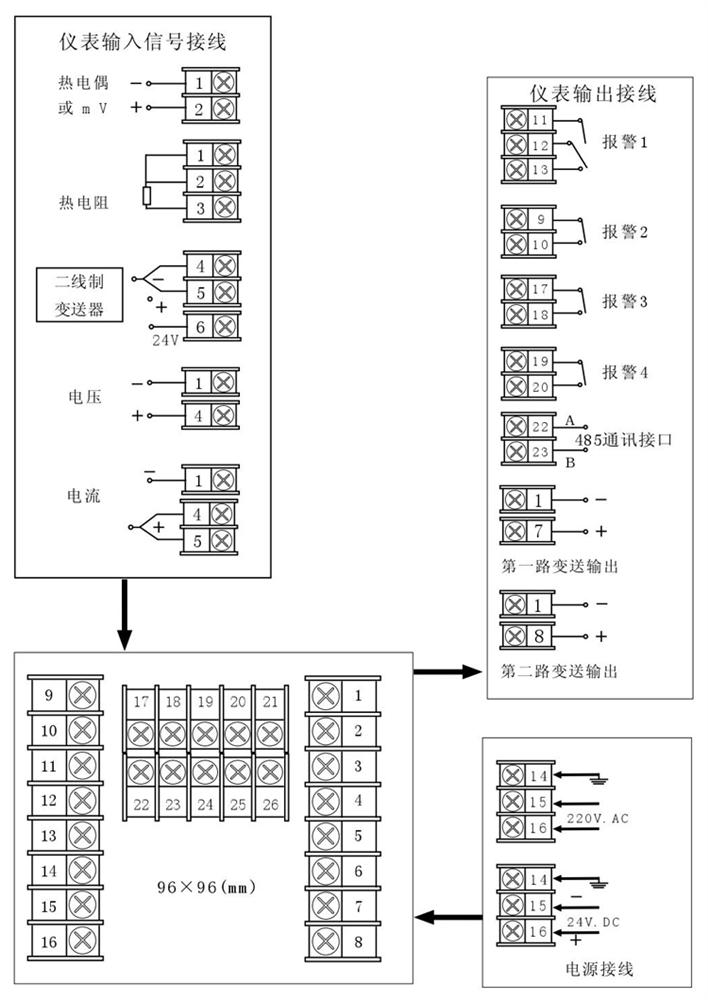

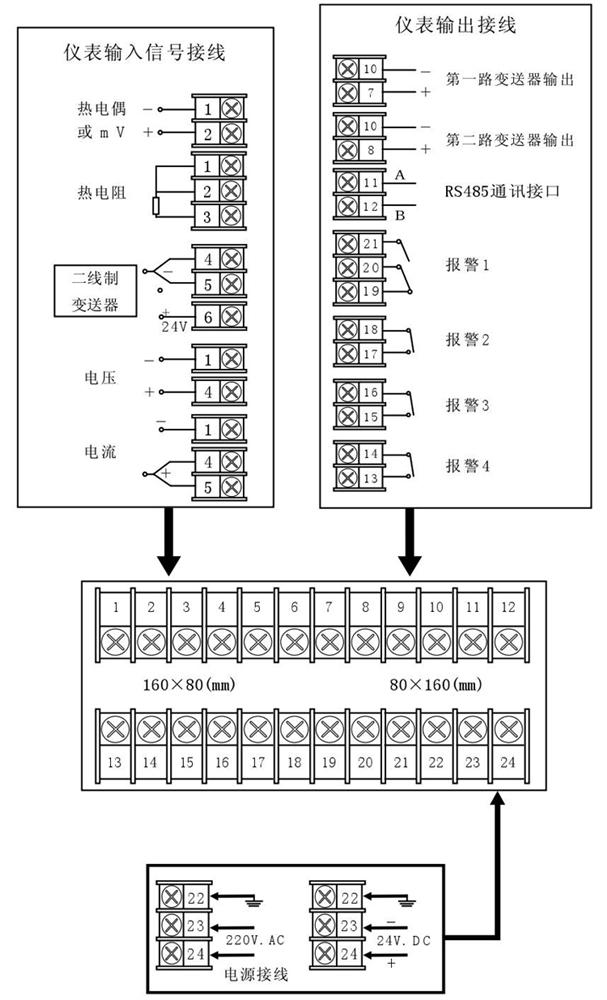

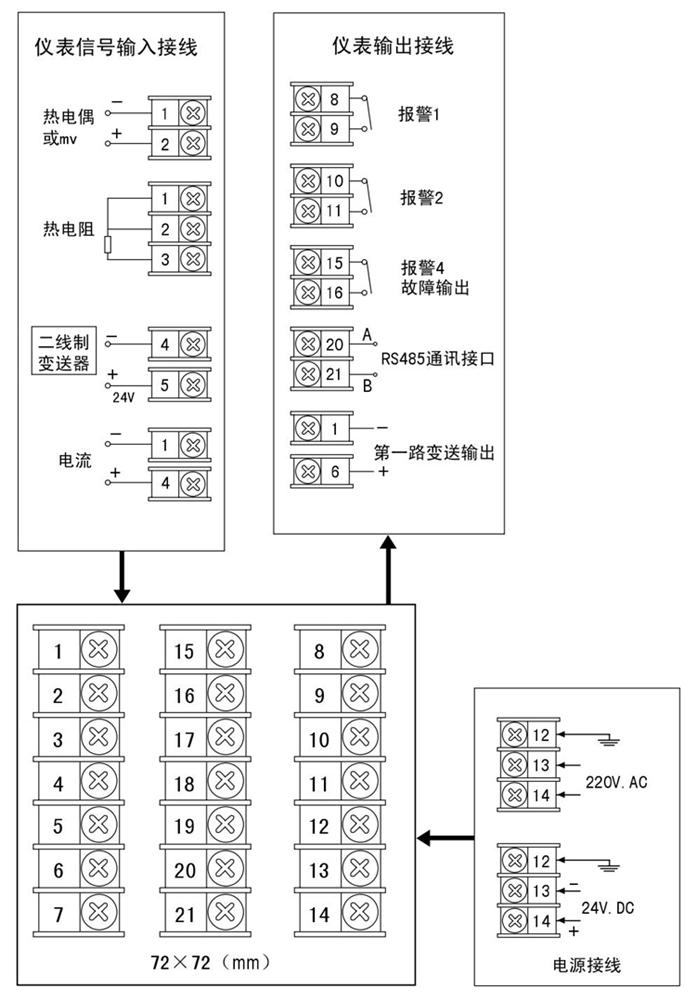

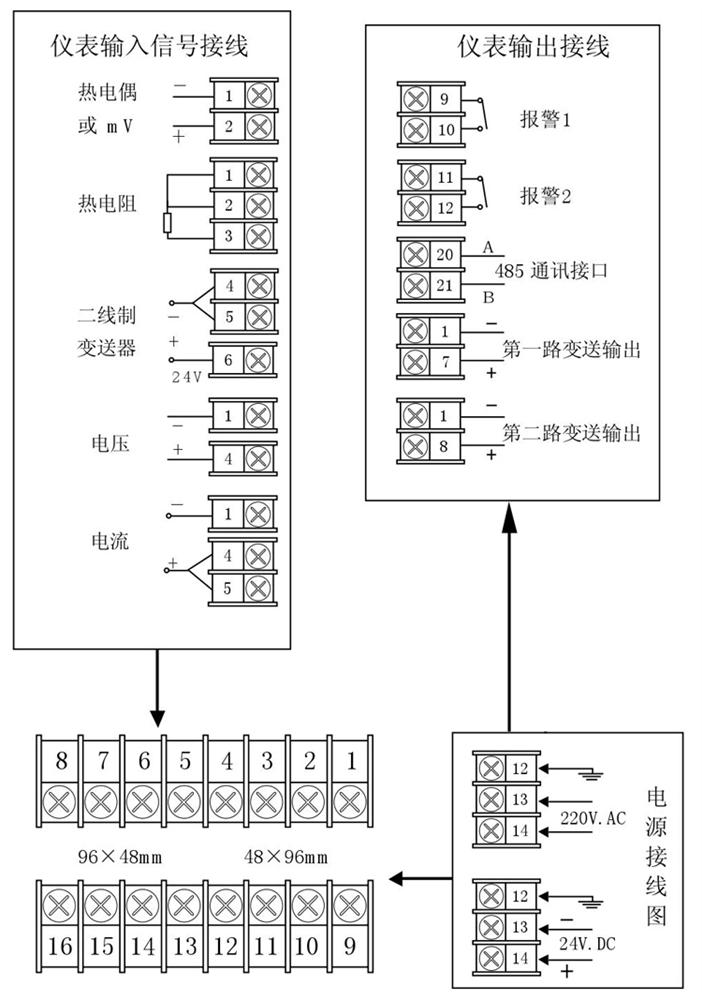

仪表接线/Instrument wiring-----------------------------------------------------------◆◆ |
| 表一 |
 |
| 表二 |
 |
| 表三 |
 |
| 注：特殊订货与本图不同之处，以随机接线图为准。 |
| 表四 |
 |
| 注：特殊订货与本图不同之处，以随机接线图为准。 |
仪表使用与维修/Instrument use and maintenance------------------------------------◆◆ |
| 1.根据需要，正确选择仪表型号和有关程序，以便用户免调试或直接使用。2.由于仪表功能多，根据工况需要正确设置B菜单操作程序和正确接线，如有需要建议用户派员到厂家学习。3.如属制造厂质量问题引发仪表损坏，一年内由厂方免费维修。 |
