产品详情
   | |
产品概述/Product overview----------------------------------------------------------◆◆ | |

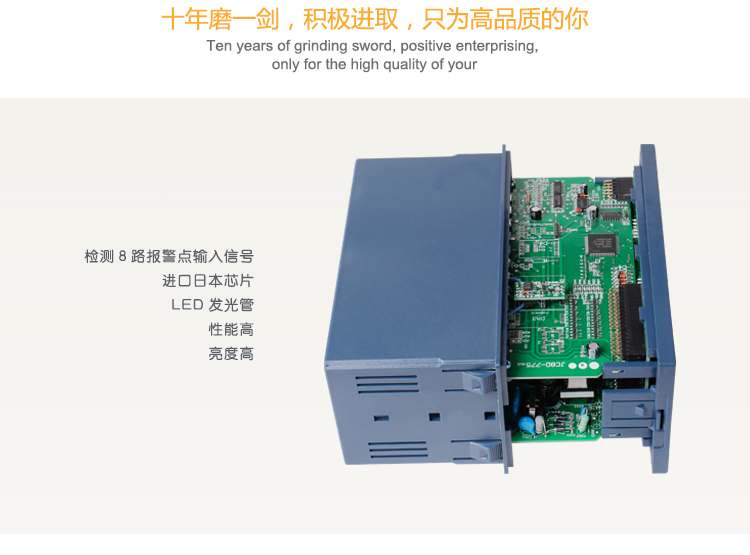

| 本公司生产的XXS系列闪光报警器是采用进口日本芯片为核心的集成电路制造而成的，取代了常规报警回 路大量的中间继电器，再配以高亮度的LED发光管，从而使仪表具有结构简单、性能可靠、寿命长、亮度高等特点。 | |
| XXS系列八路闪光报警器能够同时检测8路报警点输入信号，当报警输入信号有效时，报警器将用声光方式发出报警信号，以引起操作人员的注意，以便及时调整、排除故障确保生产安全。它广泛地使用于化工、石油、电力、冶金、轻工等工矿企业。 | |
技术指标/Technical indicators--------------------------------------------------------◆◆ | |
| 输入点数：八点输入类型：开关触点输入、脉冲信号输入 注：本仪表为隔离式闪光报警器电源电压：220VAC 50Hz输出接点：220VAC 2A 接触接点与报警器之间最大线路电阻不超过300欧姆功 耗：≤5W使用环境：温度0~50℃ 相对湿度≤85%RH 避免强腐蚀性气体外形尺寸：160×80mm开孔尺寸：152×76mm | |
显示说明/Display explain--------------------------------------------------------------◆◆ | |

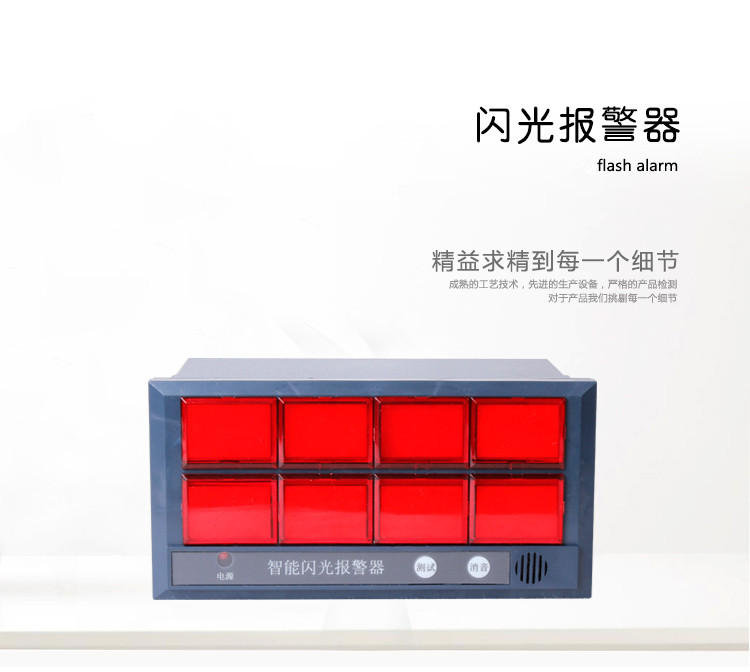

| 1~8：分别表示该路闪光报警指示灯。A：电源指示灯试验：试验按键消音：消音按键 | |
操作与应用/Operation and application------------------------------------------------◆◆ | |
| 1.仪表上电后，可先进行仪表自检。按住试验按键，八路按警灯同时闪烁，仪表内蜂鸣器和外接的电铃（或音响器）发出报警声，此时按一下消音按键，报警灯由闪光状态变为平光状态，仪表内蜂鸣器与外接电铃停止发出报警声。松开试验按键，报警灯自动熄灯。否则报警器存在故障。 2.仪表自检正常后进行工作状态。当有一个点（或多个点）的输入进入报警状态时，相应的报警灯闪烁 ，同时表内蜂鸣器发出报警声，继电器接点输出报警动作。如按一下面板上的消音按键（或外部消音开关） 后， 蜂鸣器停止报警，且继电器接点输出恢复原来状态，相应点的报警灯从闪烁转为平光常亮状态。当输入退出报警状态时，相应的报警灯熄灭。 3.报警器工作状态报警器型号外接信号状态报警灯状态声响状态不带记忆功能 XXS-□□正常（无报警信号输入）不亮不响有报警信号输入对应的报警灯闪光响按消音按键后 （有报警信号输入）对应的报警灯平光不响按消音按键后 （无报警信号输入）八路报警灯闪光响带记忆功能 XXS-□□正常（无报警信号输入）不亮不响有报警信号输入对应的报警灯闪光响解除相应的报警信号对应的报警灯闪光响按消音按键后 （些时无报警信号输入）不亮不响按住试验按键 （无报警信号输入）八路报警灯闪光响 | |
有关设置参数说明/Instructions for setting parameters--------------------------------◆◆ | |
| （须用JCBC-1001操作器与闪光报警器连接通讯，方可修改报警器参数） | |
| 1、仪表上电后5秒后，自动依次扫描8个色块以检查仪表的完好情况。 | |
| 2、色块闪光报警器可以设置自动消音功能，主要用于仪表报警后，自动在达到设定时间时报警消音。该功 能参数为ot，设置范围1~225单位秒。若设置为“0”则仪表关闭自动消音功能。 | |
| 3、仪表还可设置消音后的再次提示时间，用于人工消音后为防止遗忘报警的情况而设置的一个再报警时间。该功能参数为t，设置范围1~225单位秒。若设置为“0”则仪表关闭该功能。 | |
| 4、一般色块报警器蜂鸣器报警为长响，我们仪表中可以由用户自行设置报警时蜂鸣器的工作方法。在B菜单OUT参数的千位，设置“1”则声音启停时间为1：1；设置“3”则声音启停时间为1：3。 | |
| 5、仪表默认输入为电平方式，可在B菜单OUT的百位设置2,3,6,7则可接入脉冲信号。仪表内置抗干扰，对输入的脉冲或电平信号可设置每路独立的有效连续作用时间，设置范围0.1~25.5秒，输入脉冲方式有效的开关量的输入状态，再消音功能前有自动记忆功能。 | |
| 6、仪表可设置的主要有B菜单的5个参数分别为：（B菜单密码为：486） | |
| （1）dIF；用于设置8个接点输入是闭合有效或释放有效。（见附表一） | |
| （2）抗干扰；用于设置接点的响应时间，用作抗干扰。范围：0.1~25.5秒。 | |
| （3）Ot；用于报警后的自动消音。范围：1~225秒，设置为“0”则取消该功能。 | |
| （4）T；仪表消音后自动再次提醒报警的时间。范围1~225秒，设置为“0”则取消该功能。 | |
| （5）OUT；千位设置1或3可改变蜂鸣器的发声方法。(见附表二) | |

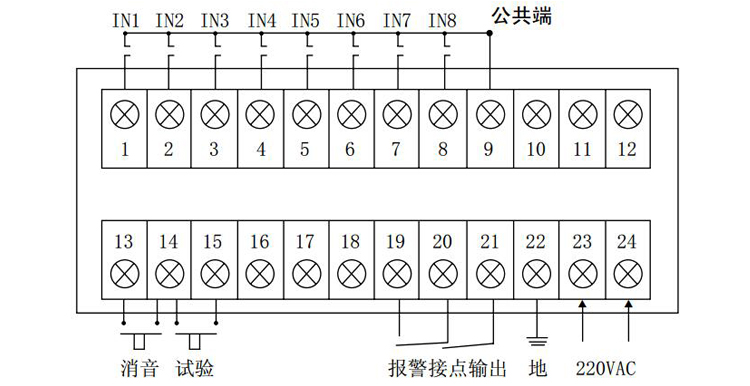

仪表接线/Instrument wiring----------------------------------------------------------◆◆ | |
 | |
| 后端子接线说明 | |
| 端子号表示意义端子号表示意义1第1路信号输入端13消音按钮输入端2第2路信号输入端14消音、试验按钮输入公共端3第3路信号输入端15试验按钮输入端4第4路信号输入端16 5第5路信号输入端17 6第6路信号输入端18 7第7路信号输入端19报警接点输出端8第8路信号输入端20报警接点输出端9报警信号输入公共端21报警接点输出端10 22地11 23220VAC12 24220VAC | |
产品选型/ product selection-----------------------------------------------------------◆◆ | |
| 型 谱 说 明XXS 设计序列1 电源电压AC220V±10%，50Hz，继电器接点输出由端 子引出可直接连接电铃或蜂鸣器。2 具备XXS-01所有功能，表内附加蜂鸣器。3 电源电压DC220V±10%，继电器接点输出由端子引出 可直接连接电铃或蜂鸣器。4 具备XXS-03所有功能，表内附加蜂鸣器。记忆功能类型 不带记忆功能 A带记忆功能（当输入退出报警时，按一下消音键，相应的报警灯熄灭，声响不报警）。 | |
仪表使用与维修/Instrument use and maintenance------------------------------------◆◆ | |
| 1.仪表应放在干燥、通风、无腐蚀性气体的场合，并且环境温度与相对温度应符合技术条件。2.仪表出厂前均经过老化校验，在使用过程中发现仪表损坏，如属公司制造质量问题，一年内由厂方免费维修。 |
